产品型号：

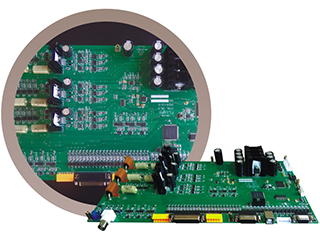

FC1000 LED分光机统带机专用系统板卡
专业、高精度、低成本、最佳LED分光机的理想选择。
专业、高精度、低成本、最佳LED分光机的理想选择。
产品介绍：
USB通讯，普通电脑取代工控机有效降低成本；
兼容一晶、二晶、三晶多种灯型的测试，实现多晶参数同时测量，测量时间短，测量速度快；
满足分光机、编带机等多机种测量要求，通用性强，真正实现一块板卡多机型通用，维护更方便，使用更便捷；
采用两档电压，实现宽电压范围和mV级精确输出、测量；
采用六档电流，实现宽电流范围和0.01uA~400mA正反向电流的精确输出、测量；
满足一小时50K机台测试速度要求，实现数据快速处理和传输。

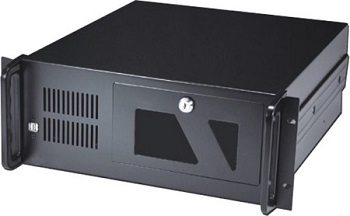

FC1000 板卡+FLA5000光谱卡+普通电脑主板+4U标准机箱
技术规格：
测试功能参数 | 技术指标 | 备 注 |
测试项目 | POL、VF、IF、VFL、IR、 VR、 mcd、lm | |
| 适用灯型 | 二脚单晶、二脚双晶、四脚双晶、四脚三晶、六脚三晶 | |
| I/O数量 | SOT 3位；EOT 3位；PIN号10位； | |
| 正向电流输出分档及精度 | 4uA档(0.01uA)----0.5%量程±3个字读数 40uA档(0.01uA)----0.3%量程±3个字读数 400uA档(0.1uA)----0.3%量程±3个字读数 4mA档(0.001mA)----0.3%量程±3个字读数 40mA档(0.01mA)----0.3%量程±3个字读数 400mA档(0.1mA)----0.3%量程±3个字读数 | |
| 正向电流测试分档及精度 | 4uA档(0.01uA)----0.5%量程±3个字读数 40uA档(0.01uA)----0.3%量程±3个字读数 400uA档(0.1uA)----0.3%量程±3个字读数 4mA档(0.001mA)----0.3%量程±3个字读数 40mA档(0.01mA)----0.3%量程±3个字读数 400mA档(0.1mA)----0.3%量程±3个字读数 | |
| 正向电压输出分档及精度 | 0-5V(0.001V)-----0.1%量程±3个字读数 5-20V(0.01V)------0.1%量程±3个字读数 | 最高可定制50V |
| 正向电压测试分档及精度 | 0-5V(0.001V)-----0.1%量程±3个字读数 5-20V(0.01V)------0.1%量程±3个字读数 | 四线制测量， 可有效消除探针接线电阻影响 |
| 反向电压输出分档及精度 | 同正向电压 | |
| 反向漏电测试分档及精度 | 同正向电流 | |
| mcd测试范围 | 0-20000mcd | 配合光强装置测试 |
| mcd测试精度 | <3% | 和第三方实验室测试数据对比 |
| lm测试范围 | 0-10000lm | 配合不同积分球测试 |
| lm测试精度 | <3% | 和第三方实验室测试数据对比 |
| 测试速度 | (设置延时+1.5ms)*灯芯数量 | |
| 通讯接口 | USB2.0接口；RS232接口 | 适用于普通电脑主板 |
| 供电电源 | AC220V/0.5A | |
| 尺寸 | 200mm*350mm |
