均匀光源积分球的内部组件在安装时需要遵循的基本原则

发布时间:2021-03-23 09:30:00人气:

  积分球的常规测量需要将各种组件(标准灯,辅助灯,温度检测器,光纤检测器,要测量的光源等)安装在球体或耦合球体的壁上。为了进行准确的测量,均匀光源积分球的这些组件之间的位置关系需要遵循一些基本原则:

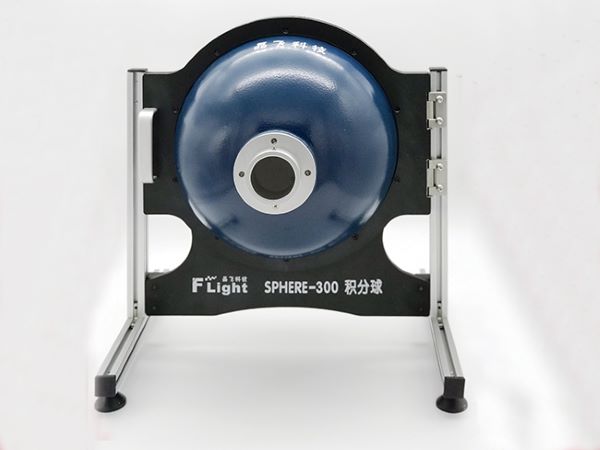

均匀光源积分球

  1.不要用辅助灯,标准灯或被测光源直接照射光纤探头。如果不直接照射,则测量结果将具有较大的误差。当将光直接施加到光纤探头上时,就在散射均匀化之前就将其收集起来,因此测量结果无法代表积分球整个内表面的照度水平,从而导致较大的测量误差。为避免这种情况,通常应将挡板直接放在光纤探头的前面。但是,积分球挡板的尺寸,位置和形状的设计是基于这样的假设,即它不会影响光的均匀性。换句话说,光纤探头的照度与其他部分相同。

  2.辅助灯、参考灯和测量源发出的光不应直接照射温度传感器。通常,温度传感器对光更敏感,接收不同的光强度并具有不同的温度,从而导致测量误差,因此实际温度无法反映在球体中。通常可以在传感器前放置挡板,以防止阳光直射。

  3.辅助灯发出的光不应被标准灯或被测光源直接照亮。辅助灯的功能是将被测光源的特性和色差与标准灯进行比较。显然,当发出的光射到要测量的参考灯或光源的表面时,在均质化之前,该光将被部分吸收。剩余的光在组合的球体中被均匀化,然后在到达光源表面时被吸收。但是,很明显,直接和间接表面上的亮度不同,并且对光吸收的比例依赖性是不正确的,吸收补偿系数具有会影响进一步测量的误差。

  4.标准灯和被测光源的安装位置应尽可能相同。 如果它们不同,则应将它们放置在尽可能近的位置,大程度地减少由于校准灯位置和测量位置之间的差异而引起的测量误差。 请注意,在正常情况下,标准灯的位置与被测光源的位置相同,因此可以更好地设计挡板的位置。但是,并不是所有的集成球制造商都能提供标准灯泡2,因此,即使将要测量的光源安装在圆壁的侧面开口上,也要使用中心处的标准4π灯。应注意测量源与光纤探头,温度探头和附加灯之间的挡板设计。设计原理必须与上述要点保持一致,并且不能偏离任何要点,否则将不可避免地出现测量误差。从理论上讲,标准灯的位置应与被测光源的位置相同。这大大减少了测量误差。

  以上就是有关均匀光源积分球的内部组件在安装时需要遵循的基本原则的全部内容,感谢您的理解与支持!
